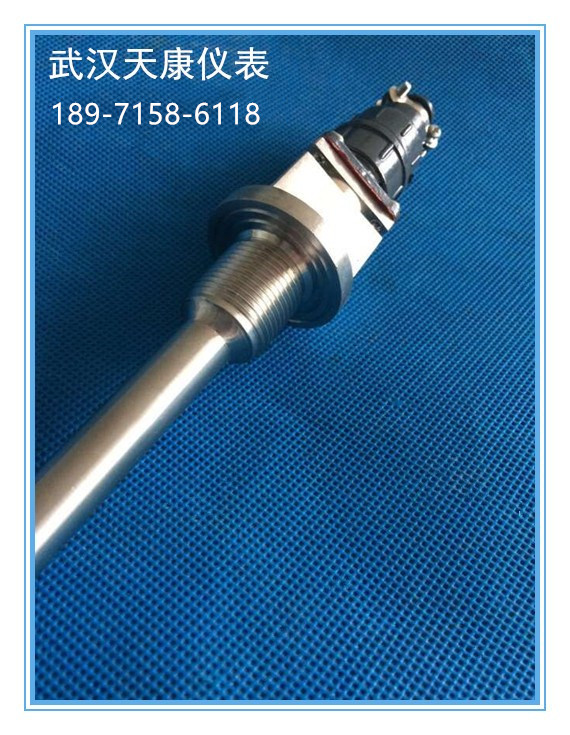

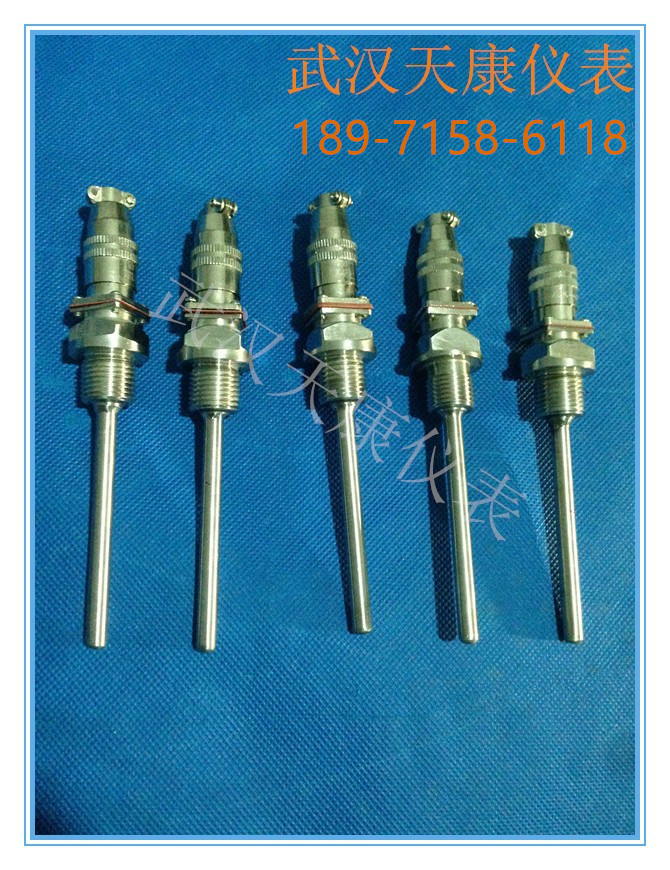

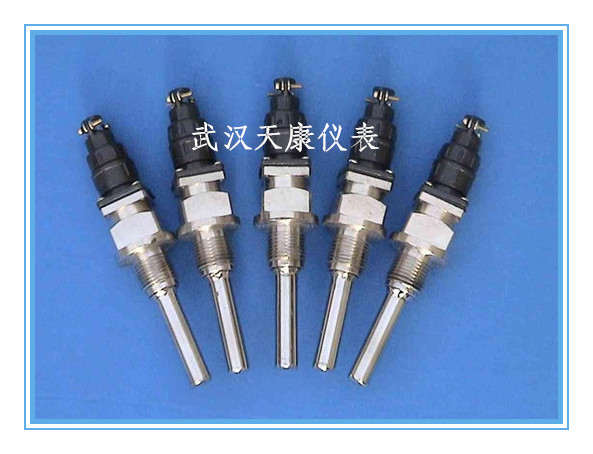

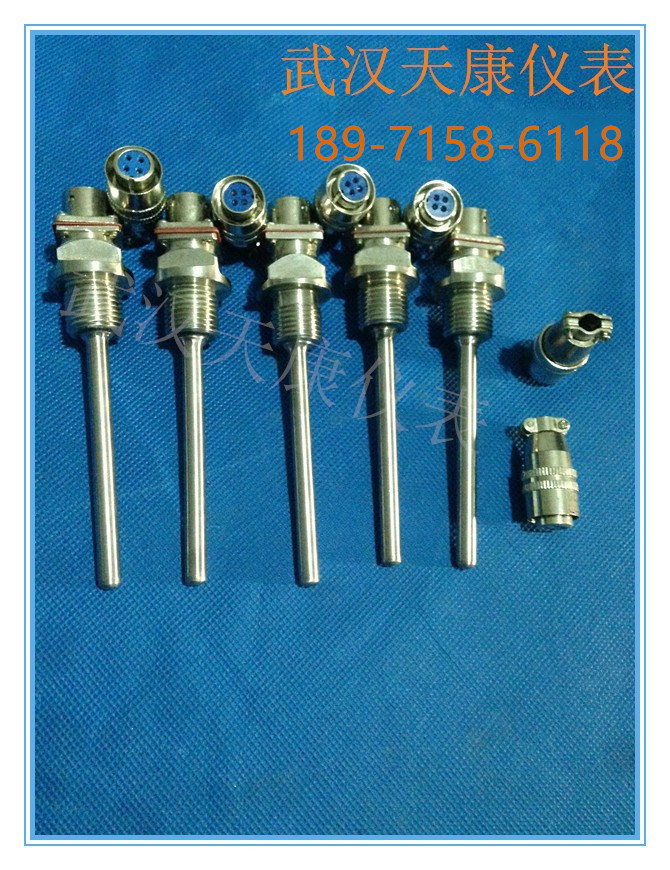

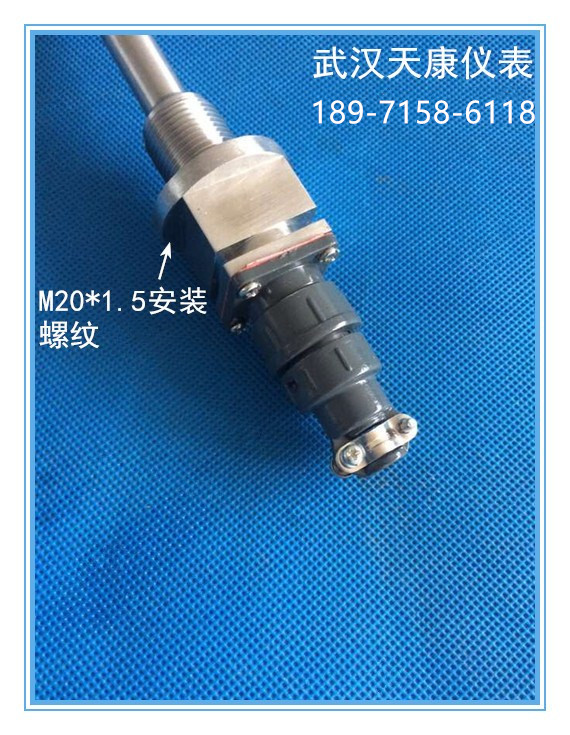

插座式熱電阻又叫插座式鉑熱電阻。插座式熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅采用接插件形式，安裝方便。插座式鉑熱電阻元件是用微型陶瓷管、孔內裝繞制好的鉑熱電阻絲脫胎線圈制成感溫元件， 感溫元件 做得相當小（最小外徑可做到Ф1.6～Ф1.2mm） 它 制成各種微型溫度傳感器探頭。采用接插件形式，安裝方便。適用于測量-200-+450℃范圍內液體、氣體及固體表面測溫。
1、插座式熱電阻詳細說明：
WZP-260 WZP-270 WZP-280系列插座式熱電阻按我國新標準JB/T8622-1997進行生產。其工作原理是在溫度作用下，鉑電阻絲的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小且隨著時間的增長，偏差 忽略，且電氣性能穩定。該系列產品具有結構小，使用范圍廣、可靠性好、熱響應時間短等優點，可形成多品種、多規格的系列產品為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、科研、農業以及機械行業提供新一代優質產品。
2、主要技術參數：
精度等級：A、B；
防護等級：IP65；
公稱壓力：常壓。
3、基本型號及規格（規格可定做，不局限于表格內的規格）：

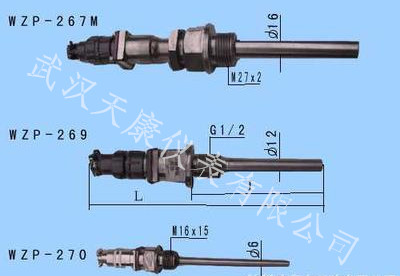

| 型號 | 分度號 | 測溫范圍 | 熱響應時間 | 保護管材料 | 規格 |
| WZP-260 | Pt100 | 0-100 | ＜30s |
1Cr18Ni9Ti
316
316L
| 100，150，200，250，300.... |
| WZP2-260 | ＜45s |
| WZP-267M | Pt100 | --50-150 | ＜30s |

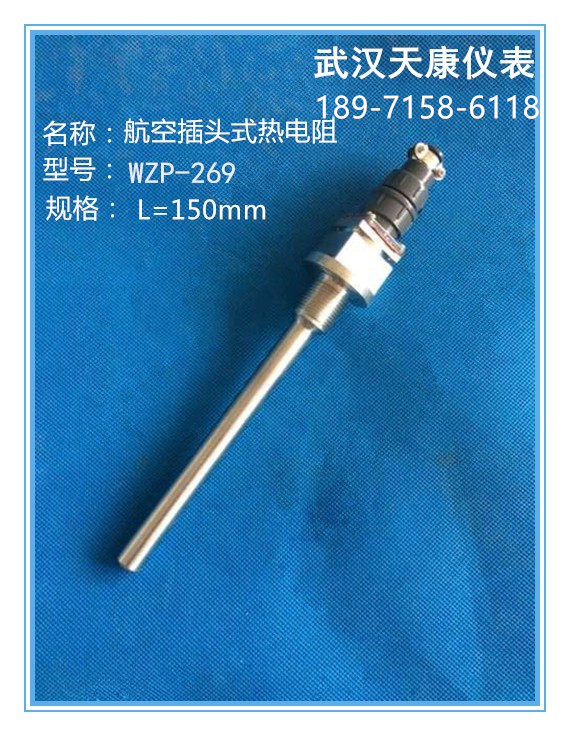

| WZP-269 | Pt100 | -200-300 | ＜30s | 75， 100 ,150, 200 250..... |
| WZP2-269 | ＜45s |

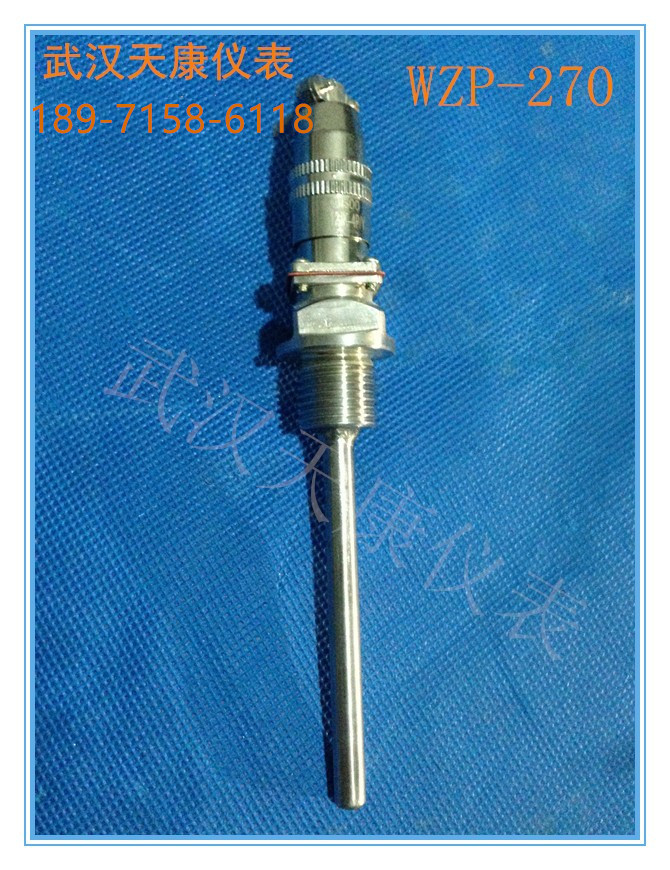

| WZP-270 | Pt100 | -200-420 | ＜15s | 50 ,75 ,100 ,150 ,200...... |
| WZP-280 | Pt-100 | -200-300 | ＜30s |
4、數據鏈接：
熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。
5、目前熱電阻的引線主要有三種方式：
○1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
○2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的最常用的。
○3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。
6、結構特點： （1）精通型熱電阻：工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。
（2）鎧裝熱電阻：鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點： ①體積小，內部無空氣隙，熱慣性上，測量滯后小；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。
